Controlli non distruttivi sulle saldature: guida completa

Hai mai scoperto un difetto su una saldatura solo dopo che il componente era già in esercizio? È una situazione che ogni responsabile tecnico o operatore di qualità conosce bene: il disagio di dover bloccare la produzione, smontare, riparare, quando sarebbe bastato intercettare il problema prima.

Nel settore industriale, una saldatura apparentemente perfetta può nascondere cricche, porosità o mancanze di fusione invisibili a occhio nudo. Difetti che, sotto carico o in condizioni ambientali aggressive, diventano cedimenti strutturali con conseguenze ben più costose di una semplice rilavorazione.

I controlli non distruttivi per le saldature esistono proprio per questo: verificare l'integrità di ogni giunto senza danneggiarlo, prima che il problema si presenti.

In questa guida troverai una panoramica completa delle principali tecniche CND, le normative di riferimento, i criteri per scegliere il metodo giusto e tutto ciò che serve per lavorare in conformità.

Cosa sono i controlli non distruttivi per le saldature

I controlli non distruttivi per le saldature, comunemente indicati con l'acronimo CND (o NDT, dall'inglese Non-Destructive Testing) , permettono di verificare l'integrità di un giunto saldato senza alterarne le proprietà fisiche o comprometterne l'utilizzo. A differenza dei test distruttivi, dove il campione viene portato a rottura, questi metodi consentono di esaminare il pezzo nelle condizioni reali di esercizio: al termine dell'ispezione, il componente è ancora perfettamente funzionale.

Nella saldatura industriale, dove la qualità di un giunto può fare la differenza tra un impianto sicuro e un incidente grave, si tratta di una fase irrinunciabile del processo produttivo. I settori di applicazione spaziano dall'energia al petrolchimico, dall'aerospazio alle infrastrutture civili, fino alla manifattura avanzata e alla carpenteria metallica di precisione.

Perché i CND sono indispensabili

Una saldatura può nascondere difetti invisibili a occhio nudo: porosità interne, mancanze di fusione, cricche, inclusioni di scoria, soffiature o incollature. Se non individuati in tempo, questi difetti si propagano sotto l'effetto di carichi ciclici o condizioni ambientali aggressive, portando a cedimenti strutturali improvvisi.

I CND servono a intercettare le anomalie prima che diventino un problema, senza toccare l'integrità del componente ispezionato.

I vantaggi principali sono quattro:

• Preservazione del componente, il pezzo non viene danneggiato e può essere subito rimesso in servizio o corretto.

• Copertura totale, è possibile ispezionare il 100% dei giunti critici, non solo campioni statistici.

• Conformità normativa, molte direttive europee e standard internazionali (EN ISO, ASME, AWS) impongono CND certificati come requisito cogente.

• Riduzione dei costi, individuare un difetto in produzione costa molto meno di un guasto in campo o di un ritiro di prodotto.

Scopri le attrezzature per saldatura che semplificano il controllo qualità.

Le principali tecniche di controllo non distruttivo

Ogni metodo CND ha caratteristiche, ambiti di applicazione e limiti distinti. La scelta dipende dal materiale, dalla geometria del giunto, dal tipo di difetto che si vuole rilevare e dai requisiti normativi applicabili.

Controllo visivo (VT - Visual testing)

È il punto di partenza di qualsiasi ispezione. Si esegue a occhio nudo o con strumenti ottici , lenti, endoscopi, videocamere , per rilevare difetti evidenti in superficie: cricche, porosità affioranti, sottosquadri, mancanze di raccordo o spatter eccessivo. Economico e immediato, non è però in grado di rilevare difetti interni.

Liquidi penetranti (PT - Penetrant testing)

Tecnica molto diffusa per la rilevazione di discontinuità aperte in superficie su materiali non porosi come acciai, leghe di alluminio e titanio. La procedura si articola in tre fasi:

1. Applicazione di un prodotto ad alta bagnabilità sulla superficie del pezzo.

2. Penetrazione del fluido nelle cavità per capillarità, seguita dalla rimozione dell'eccesso.

3. Applicazione di un rivelatore (developer) che estrae il penetrante dalle imperfezioni, rendendole visibili come indicazioni colorate o fluorescenti.

Economico e portabile in campo, non è indicato per materiali porosi né per difetti interni.

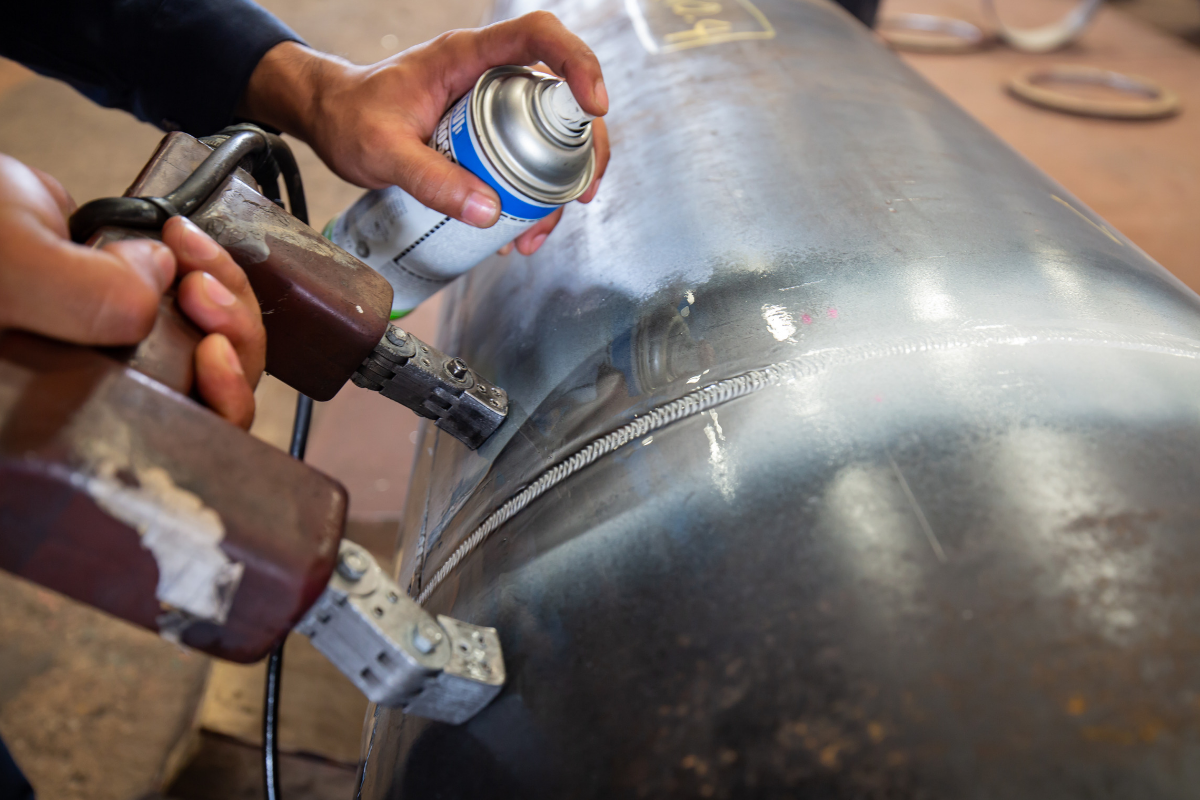

Magnetoscopia (MT - Magnetic particle testing)

Applicabile esclusivamente ai materiali ferromagnetici (acciai al carbonio e bassa lega), sfrutta il principio della dispersione del campo magnetico. Quando il pezzo viene magnetizzato, le discontinuità superficiali o sub-superficiali deviano le linee di forza verso l'esterno: le particelle metalliche in sospensione si addensano proprio in quei punti, rendendo visibili le anomalie.

Rispetto ai liquidi penetranti, è più sensibile per le irregolarità sub-superficiali fino a qualche millimetro di profondità. Molto utilizzata nell'ispezione di strutture, tubazioni e recipienti in pressione.

Controllo radiografico (RT - Radiographic testing)

Utilizza radiazioni ionizzanti (raggi X o raggi gamma) per fotografare la struttura interna di un giunto. Le variazioni di densità causate da difetti interni, porosità, inclusioni, cricche, producono differenze di intensità registrate su pellicola o pannelli digitali.

Il risultato è un documento permanente, archiviabile e condivisibile, considerato il riferimento consolidato per la verifica di difetti volumetrici interni. Richiede però misure di sicurezza rigorose per la gestione delle radiazioni e operatori certificati di Livello 2 o 3.

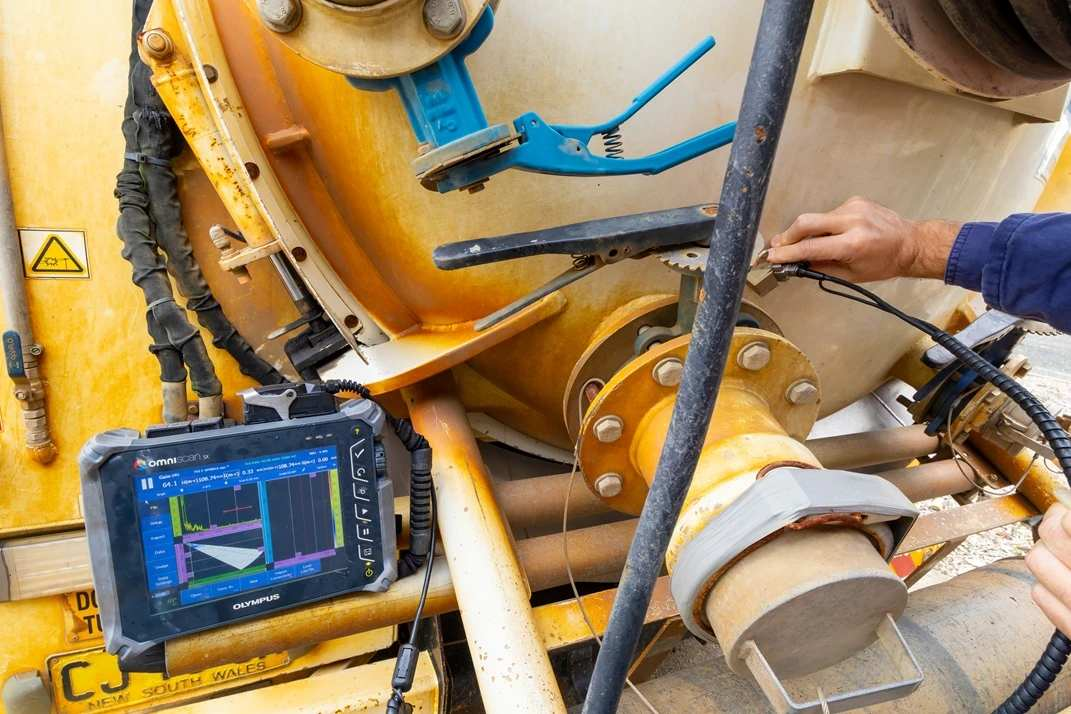

Ultrasuoni (UT - Ultrasonic testing)

Tra le tecniche più versatili per l'ispezione volumetrica. Trasduttori piezoelettrici emettono onde ad alta frequenza nel materiale: quando incontrano una discontinuità, parte dell'energia si riflette e genera segnali analizzabili per determinare posizione, dimensione e orientamento del difetto.

Le principali varianti sono:

Non richiede sostanze chimiche né radiazioni e può ispezionare spessori elevati. Il limite principale è la necessità di operatori altamente qualificati e di buona accoppiabilità tra trasduttore e superficie.

Correnti indotte (ET - Eddy current testing)

Sfruttano l'induzione elettromagnetica per rilevare discontinuità in materiali conduttori. Particolarmente efficaci per superfici e strati sottili, controllo di tubi e rilevazione di cricche da fatica. Meno comuni nella saldatura strutturale, trovano impiego principalmente in aeronautica e industria nucleare.

Normative e certificazione

Eseguire CND senza personale certificato non è solo rischioso, in molti contesti è illegale.

Le principali norme di riferimento in Europa sono:

• EN ISO 9712, requisiti per la qualifica e la certificazione del personale addetto ai CND.

• EN ISO 17635, regola generale per i controlli non distruttivi delle giunzioni saldate.

• Norme dedicate a ciascun metodo: EN ISO 17636 (RT), EN ISO 17640 (UT), EN ISO 17638 (MT), EN ISO 23277 (PT).

La certificazione avviene attraverso organismi accreditati , in Italia il principale è l'ISCET, su tre livelli progressivi:

Hai dubbi sulla conformità normativa? Parla subito con un nostro esperto.

Per molte applicazioni regolate da direttive come la PED (Pressure Equipment Directive) o a classi di esecuzione EXC3/EXC4, la presenza di personale certificato e l'esecuzione documentata dei controlli sono requisiti cogenti, non facoltativi.

Come scegliere il metodo giusto

La selezione della tecnica più adeguata dipende da una combinazione di fattori tecnici, normativi ed economici. Ecco i criteri principali:

• Tipo di difetto cercato. Difetti superficiali → VT, PT, MT. Difetti interni → RT, UT.

• Materiale. PT e UT si applicano a tutti i metallici; MT solo ai ferromagnetici; RT anche ai non metallici.

• Geometria del giunto. Geometrie complesse o accessi limitati favoriscono il Phased Array o le correnti indotte. Superfici piane e giunti a piena penetrazione si prestano bene alla radiografia.

• Requisiti normativi. La norma di prodotto o il capitolato del committente possono imporre tecniche e livelli di accettazione definiti.

• Costi e logistica. I liquidi penetranti e la magnetoscopia sono economici e portabili in campo. La radiografia richiede infrastrutture dedicate. Il Phased Array comporta investimenti maggiori in attrezzature, ma garantisce produttività elevata e documentazione digitale immediata.

Il ruolo del fornitore nella qualità della saldatura

La qualità di un giunto non dipende solo dall'abilità del saldatore. Coinvolge l'intera filiera: dai materiali base ai consumabili, dalle attrezzature ai sistemi di controllo. Un fornitore specializzato come Arroweld Italia , distributore esclusivo Fronius in Italia dal 1976 , affianca i propri clienti nella scelta dei macchinari e nella comprensione dei requisiti qualitativi necessari a produrre giunti conformi alle normative internazionali più stringenti.

Con un network distributivo capillare in 7 regioni italiane e un team tecnico dedicato al supporto pre e post vendita, Arroweld Italia è il partner ideale per chi vuole affrontare con competenza le sfide della qualità. Dalla gamma di saldatrici Fronius ai sistemi di aspirazione Kemper, dai tavoli da saldatura Siegmund alle attrezzature per la lavorazione di tubi SFE: ogni soluzione è accompagnata da competenza tecnica concreta.

Contatta Arroweld Italia: ricevi consulenza tecnica gratuita per le tue saldature.

FAQ , Domande frequenti sui controlli non distruttivi per le saldature

Qual è la differenza tra controlli non distruttivi e prove distruttive?

Le prove distruttive portano il campione a rottura per ricavarne dati meccanici precisi, ma lo rendono inutilizzabile. I CND verificano i componenti reali senza danneggiarli, permettendo l'ispezione del 100% della produzione.

Quali CND sono obbligatori per le saldature in pressione?

Per i recipienti soggetti alla Direttiva PED, le norme armonizzate (tipicamente EN 13445) impongono RT o UT per le saldature longitudinali e circolari, con estensione di ispezione stabilita in base alla categoria del recipiente.

Chi può eseguire i controlli non distruttivi?

Gli operatori devono essere certificati secondo la EN ISO 9712 (o ASNT SNT-TC-1A per il mercato nordamericano). Il Livello richiesto , 1, 2 o 3 , dipende dal tipo di attività e dalle clausole contrattuali applicabili.

Quanto costa un controllo non distruttivo?

Dipende dalla tecnica, dalle dimensioni del componente e dall'accessibilità. I metodi di superficie (PT, MT) sono i meno onerosi. La radiografia e il Phased Array richiedono investimenti maggiori, ma garantiscono documentazione permanente e resa elevata su grandi volumi.

Con quale frequenza vanno eseguiti i CND sugli impianti in esercizio?

Lo stabilisce il piano di ispezione basato sull'analisi del rischio (RBI – Risk Based Inspection), in funzione della normativa applicabile e delle condizioni operative. Per impianti critici, le verifiche periodiche sono obbligatorie e pianificate in accordo con l'ente ispettivo competente.
