Braccio aspirante Kemper: soluzioni per officine e saldatura

La tua officina è attrezzata con le migliori saldatrici sul mercato, ma hai mai valutato seriamente la qualità dell'aria che respirano i tuoi lavoratori ogni giorno?

I fumi generati durante la saldatura contengono particelle fini e composti chimici che, inalati nel tempo, possono provocare danni seri all'apparato respiratorio. Non si tratta di un rischio teorico: le normative europee in materia di salute e sicurezza sul lavoro, in particolare la UNI EN ISO 21904, fissano limiti precisi all'esposizione del personale, e il mancato rispetto di questi limiti espone le aziende a sanzioni significative.

La risposta non è complicata, ma deve essere quella giusta: tra gli aspiratori fumi di saldatura disponibili sul mercato, un braccio aspirante correttamente dimensionato e posizionato è lo strumento più efficace per catturare l'inquinante alla sorgente, prima che si diffonda nell'ambiente.

In questo articolo trovi tutto quello che ti serve per capire come funzionano i bracci aspiranti, perché Kemper è il brand di riferimento per questo tipo di tecnologia e come scegliere il modello adatto alle esigenze specifiche della tua officina.

Scopri i bracci aspiranti Kemper nel catalogo Arroweld

Cos'è un braccio aspirante e come funziona

Un braccio aspirante per fumi di saldatura è un condotto flessibile o rigido, dotato di cappa di captazione, che viene posizionato in prossimità dell'arco di saldatura per aspirare i fumi prima che raggiungano la zona respiratoria del saldatore. Funziona in modo analogo a un aspirapolvere industriale, ma è progettato specificamente per trattare aria contaminata da particelle ultrafini e composti chimici volatili.

Il braccio è collegato a un'unità aspirante, fissa o mobile, che capta l'aria aspirata e la restituisce all'ambiente depurata, oppure la espelle all'esterno con o senza filtrazione. L'efficacia del sistema dipende da due fattori principali: la distanza della cappa dalla fonte di emissione e la capacità di portata dell'unità aspirante collegata.

Una regola tecnica fondamentale, confermata dalle linee guida Kemper: per bracci di diametro 150 mm, la cappa aspirante non deve mai superare i 40 cm dalla fonte di emissione. Superata questa distanza, l'efficienza di captazione cala drasticamente.

I bracci aspiranti possono essere montati a parete, su un’apposita canala aspirante, su colonne o direttamente su appositi banchi da lavoro, rendendoli idonei a un'ampia varietà di contesti: officine di carpenteria, reparti di saldatura strutturale, laboratori di prototipazione, officine di riparazione, carrozzerie...

Le 5 qualità che rendono Kemper il riferimento del settore

Kemper è uno dei brand più apprezzati a livello internazionale nel settore degli aspiratori industriali per fumi di saldatura. Arroweld è distributore ufficiale Kemper in Italia e da oltre trent'anni supporta le aziende italiane nella scelta e nell'installazione di queste soluzioni. Quali sono le caratteristiche che rendono i bracci aspiranti Kemper una scelta superiore rispetto ai prodotti generici?

1. Flessibilità reale

Un braccio aspirante è utile solo se viene effettivamente usato. La flessibilità della struttura Kemper consente al saldatore di riposizionare la cappa con una sola mano, in modo rapido e intuitivo, senza interrompere il flusso di lavoro. Più il braccio è facile da spostare, più viene utilizzato, e meno inquinante si disperde in ambiente.

2. Leggerezza e maneggevolezza

Il peso contenuto dei bracci Kemper riduce l'affaticamento di chi salda e non distrae dall'attività principale. Questo aspetto è spesso sottovalutato, ma incide direttamente sulla qualità delle lavorazioni e sulla sicurezza nel lungo periodo.

3. Struttura autoportante

Il meccanismo interno a parallelogramma con molle rinforzate permette al braccio di mantenere la posizione, senza cedimenti strutturali. Si tratta di un requisito verificato durante i controlli delle autorità competenti: un braccio che scende da solo è un braccio non conforme.

4. Alto grado di captazione

La cappa rettangolare con rotazione a 360° garantisce la massima intercettazione dei fumi nella zona di lavoro. La valvola a farfalla regolabile dall'esterno consente inoltre di aprire, chiudere o ridurre parzialmente l'aspirazione in base alle esigenze operative del momento.

5. Bassa manutenzione

I bracci Kemper sono progettati per durare a lungo con operazioni di manutenzione ordinaria minime. Questo si traduce in minori costi di gestione e maggiore continuità operativa per l'officina.

La gamma completa: da 2 a 10 metri di copertura

Uno dei punti di forza della linea Kemper è l'ampiezza della gamma disponibile. I bracci aspiranti sono disponibili in lunghezze che vanno da 2 a 10 metri e si suddividono in tre macro-famiglie, pensate per coprire esigenze operative molto diverse tra loro:

• Bracci senza snodi (2, 3 e 4 metri). La configurazione più semplice e compatta, ideale per postazioni fisse con raggio operativo limitato. La struttura flessibile autoportante garantisce stabilità e facilità d'uso anche in spazi ridotti

• Bracci a uno snodo (5, 6 e 7 metri). Composti da una prima sezione rigida a bandiera, con capacità di carico fino a 50 kg, e una terminazione flessibile autoportante. Sono la scelta giusta per reparti di medie dimensioni dove il saldatore si sposta su un'area più ampia

• Bracci a due snodi (7, 8, 9 e 10 metri): la versione più articolata, composta da bandiera, prolunga e braccio flessibile con struttura autoportante. Questi modelli sono pensati per officine di carpenteria pesante, grandi capannoni industriali o situazioni in cui il punto di lavoro è distante dall'ancoraggio del braccio

I bracci possono essere realizzati in due versioni: il Braccio Flex Kemper, in tessuto poliestere rivestito in PVC, più leggero e manovrabile, oppure il modello a tubo rigido metallico, più robusto, pensato per contesti di lavoro gravosi. Entrambe le versioni sono compatibili con le principali unità filtranti della gamma Kemper, dagli aspiratori mobili carrellati agli impianti centralizzati.

Richiedi una consulenza tecnica gratuita per dimensionare il tuo sistema di aspirazione

Come scegliere il braccio aspirante giusto per la tua officina

La scelta del braccio aspirante corretto dipende da alcune variabili chiave che è importante valutare prima dell'acquisto. Ecco i criteri principali da considerare:

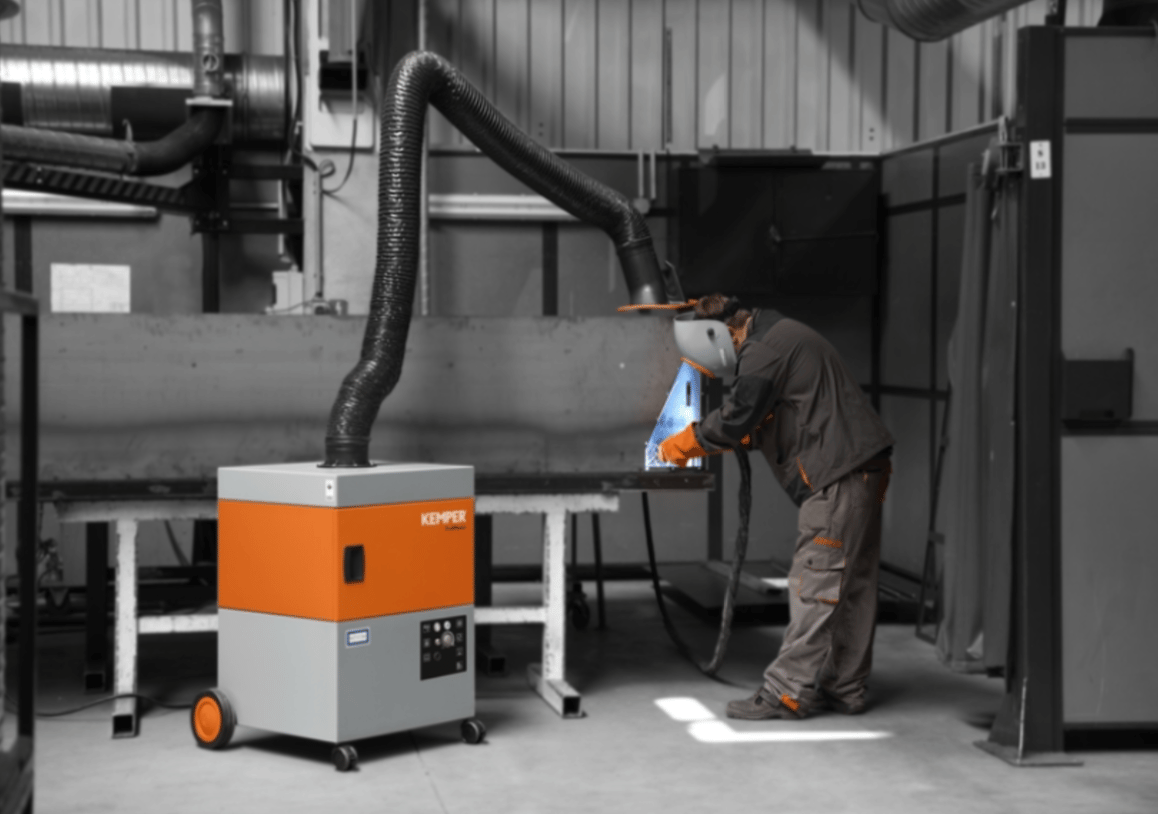

• Tipo di postazione. Le installazioni fisse beneficiano di bracci a parete o a soffitto con lunghezze adeguate al raggio operativo del saldatore. I punti di lavoro mobili o semi-fissi richiedono invece un aspiratore carrellato con braccio integrato, come il Kemper SmartFil o il Filter-Master XL

• Intensità e tipologia di lavorazione. Per saldature occasionali o di breve durata è sufficiente un aspiratore compatto con braccio da 2-3 metri. Per produzioni continuative o lavorazioni su acciai legati e materiali che generano fumi ad alto rischio (cromo esavalente, manganese, nichel), occorrono sistemi con filtrazione ad alta efficienza, classe E12 o superiore, e portata d'aria certificata

• Dimensioni dell'ambiente. In reparti ampi, un singolo braccio da 3 metri non garantisce copertura sufficiente se i punti operativi sono distanti dall'ancoraggio. In questi casi, la configurazione ottimale è un impianto centralizzato con più calate dotate di bracci da 5 a 10 metri

• Soluzione alternativa: la torcia aspirata. Per alcune lavorazioni specifiche, in particolare quelle in spazi ristretti o in posizioni difficili da raggiungere con un braccio, può essere indicata una torcia aspirata, che integra il sistema di captazione dei fumi direttamente nell'utensile. È una scelta complementare al braccio aspirante, non sostitutiva, e Kemper offre soluzioni dedicate anche per questa tipologia di applicazione

• Normativa di riferimento. I sistemi Kemper sono omologati secondo la DIN EN ISO 15012-1 e classificati per livelli di rischio W1, W2 e W3. La classificazione W3 è la più restrittiva e riguarda la saldatura di acciai inossidabili ad alto contenuto di cromo e nichel. Verificare la classe richiesta per il proprio ciclo produttivo è il primo passo per una scelta conforme e sicura

Installazione, manutenzione e conformità normativa

Un braccio aspirante installato correttamente è un investimento che si ammortizza nel corso degli anni. Uno installato male, invece, è un falso senso di sicurezza. Alcuni accorgimenti pratici per garantire il corretto funzionamento nel tempo

• Posizionamento della cappa. Come anticipato, la cappa deve rimanere entro 40 cm dalla fonte di emissione dei fumi per i bracci da 150 mm di diametro. Chi salda deve prendere l'abitudine di riposizionarla ogni volta che cambia posizione rispetto al pezzo

• Verifica periodica delle perdite. Per le postazioni fisse, è buona prassi controllare regolarmente che lungo il braccio non vi siano perdite d'aspirazione e che l'innesto tra la cappa e il tubo corrugato sia privo di depositi di polvere

• Sostituzione dei filtri. Negli aspiratori mobili, l'unità stessa segnala con un allarme quando è necessario sostituire la cartuccia filtrante. Nelle installazioni fisse, è consigliabile programmare interventi di manutenzione ordinaria in base al volume di ore di utilizzo

• Formazione del personale. Anche il sistema più avanzato perde efficacia se chi lo usa non ne comprende le corrette modalità d'impiego. Arroweld fornisce supporto tecnico pre e post vendita e mette a disposizione documentazione in italiano per la formazione del team

Conclusioni

Scegliere il braccio aspirante giusto non è una decisione da prendere sulla base del prezzo più basso. È una scelta che riguarda la salute dei tuoi lavoratori, la conformità normativa della tua azienda e la continuità produttiva del reparto. I bracci aspiranti Kemper, distribuiti in esclusiva in Italia da Arroweld, rappresentano oggi lo standard di riferimento per efficienza, durata e facilità d'uso, con una gamma che copre ogni esigenza operativa dai 2 ai 10 metri.

Se vuoi valutare qual è la configurazione più adatta alla tua realtà produttiva, il team tecnico Arroweld è a disposizione per un'analisi personalizzata, senza impegno.

FAQ

Qual è la distanza massima tra la cappa aspirante e la fonte dei fumi?

Per bracci aspiranti con diametro di 150 mm, la cappa non deve superare i 40 cm dalla fonte di emissione. Superata questa distanza, l'efficienza di captazione cala in modo significativo.

Qual è la lunghezza massima dei bracci aspiranti Kemper?

La gamma Kemper arriva fino a 10 metri, nelle versioni a due snodi con bandiera, prolunga e braccio flessibile autoportante. Queste configurazioni sono pensate per grandi officine e reparti con aree di lavoro distanti dal punto di ancoraggio.

I bracci aspiranti Kemper sono conformi alle normative italiane ed europee?

Sì. I sistemi Kemper sono omologati secondo la DIN EN ISO 15012-1 con classificazioni W1, W2 e W3, e sono conformi ai requisiti delle normative europee sulla salute e sicurezza nei luoghi di lavoro.

Qual è la differenza tra un braccio flessibile e uno a tubo metallico?

Il braccio flessibile in poliestere rivestito PVC è più leggero e manovrabile, ideale per chi riposiziona frequentemente il punto di captazione. Il braccio a tubo metallico è più robusto e indicato per ambienti con esigenze di maggiore resistenza meccanica.

Posso collegare un braccio aspirante a qualsiasi unità filtrante?

I bracci Kemper sono progettati per integrarsi con le unità filtranti Kemper (SmartMaster, SmartFil, Filter-Master XL e impianti centralizzati). Per una compatibilità ottimale è sempre consigliabile verificare la portata dell'unità in relazione alla lunghezza e al diametro del braccio.
