La saldatura in ambienti ad alta temperatura rappresenta una delle sfide più complesse nel settore industriale moderno.
In questo contesto, la domanda fondamentale che molti professionisti si pongono è: "quale materiale resiste alle alte temperature?" La risposta a questa domanda è fondamentale per garantire l'integrità strutturale dei componenti saldati.
L'obiettivo di questo articolo è fornire una panoramica completa sui materiali resistenti alle alte temperature utilizzati nella saldatura professionale, analizzando le loro caratteristiche, le tecniche di applicazione più efficaci e le best practice che garantiscono risultati ottimali anche nelle condizioni più estreme.

I materiali resistenti alle alte temperature: caratteristiche e selezione
La resistenza alle alte temperature è una proprietà complessa che coinvolge diversi fattori metallurgici e chimici. Quando si parla di saldabilità dei materiali esposti a temperature elevate, è fondamentale considerare non solo la resistenza termica in sé, ma anche:
-
la resistenza all'ossidazione e alla corrosione
-
la stabilità strutturale e dimensionale
-
il mantenimento delle proprietà meccaniche nel tempo
-
la compatibilità con i materiali d'apporto
-
la resistenza alla fatica termica (cicli di riscaldamento/raffreddamento)
La selezione del materiale appropriato dipende principalmente dalla temperatura massima di esercizio prevista, dall'ambiente chimico circostante e dalle sollecitazioni meccaniche a cui il componente sarà sottoposto.
Quale materiale resiste alle alte temperature? In generale, possiamo classificare i principali materiali resistenti al calore in diverse categorie, ciascuna con specifici range di temperatura e caratteristiche:
Categoria
|
Temperatura Massima (°C)
|
Caratteristiche principali
|
Leghe di nichel
|
1000-1150
|
Eccellente resistenza alla corrosione e all'ossidazione
|
Acciai inossidabili austenitici
|
800-1100
|
Buon equilibrio tra resistenza meccanica e termica
|
Leghe speciali (253MA, Inconel 601)
|
1100+
|
Prestazioni superiori in condizioni estreme
|
Acciai resistenti all'usura (Hardox® HiTemp)
|
500
|
Ideali per componenti soggetti ad abrasione e calore
|
Materiali plastici tecnici (PEEK)
|
240
|
Per applicazioni non metalliche specifiche
|
Hai domande sulla scelta degli accessori per le tue saldature ad alta temperatura? I nostri specialisti sono a tua disposizione

Leghe di nichel: la soluzione premium per temperature estreme
Quando si cercano risposte alla domanda "qual è il materiale più resistente al calore?", le leghe a base di nichel rappresentano spesso la soluzione di riferimento per applicazioni che richiedono prestazioni superiori.
Le leghe come Inconel e Monel sono considerate lo standard industriale per componenti che devono resistere a temperature superiori ai 1000°C, mantenendo al contempo eccellenti proprietà meccaniche e resistenza alla corrosione. Questi materiali sono particolarmente apprezzati nei seguenti settori:
-
industria aerospaziale (componenti di turbine e motori)
-
impianti petrolchimici (scambiatori di calore, reattori)
-
produzione di energia (componenti di turbine a gas e a vapore)
-
trattamento termico (forni industriali e attrezzature)
La peculiarità delle leghe di nichel risiede nella loro capacità di formare strati superficiali protettivi estremamente stabili anche a temperature elevate, prevenendo l'ossidazione e il degrado del materiale base. Inoltre, queste leghe presentano un'ottima saldabilità, consentendo la realizzazione di giunzioni affidabili anche in condizioni operative severe.
Acciai inossidabili altolegati: versatilità e resistenza termica
Gli acciai inossidabili rappresentano una categoria di materiali resistenti alle alte temperature estremamente versatile e diffusa nel settore industriale. In particolare, gli acciai inossidabili austenitici, martensitici, ferritici e austeno-ferritici offrono un'eccellente combinazione di:
-
resistenza meccanica a temperature elevate
-
buona resistenza all'ossidazione superficiale
-
eccellente saldabilità
-
costo generalmente inferiore rispetto alle leghe di nichel
-
ampia disponibilità sul mercato

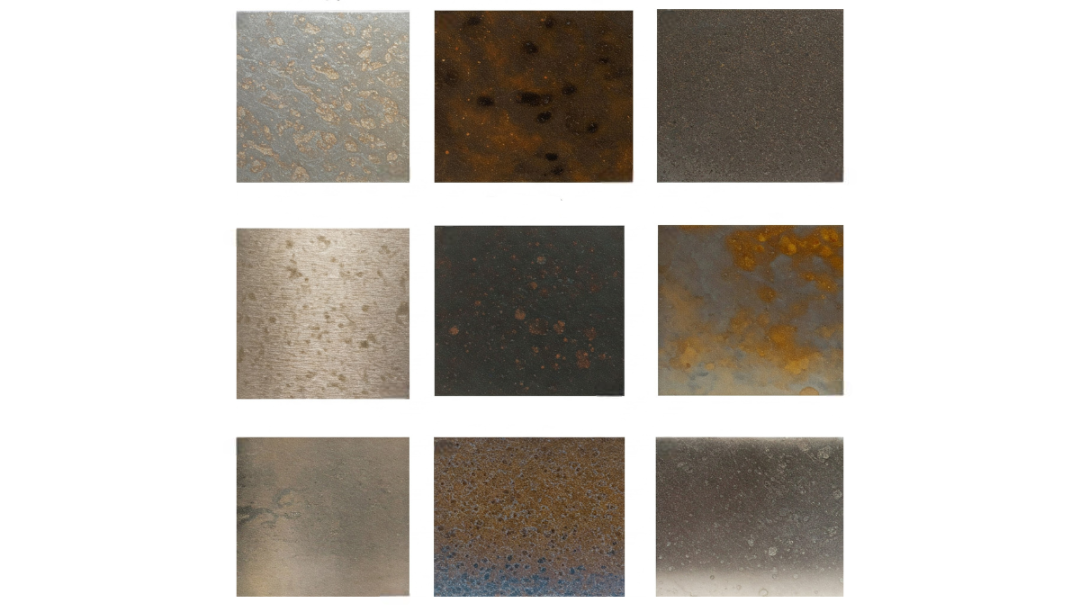

Gli acciai inossidabili austenitici della serie 300 (come il 304 e il 316) mantengono buone proprietà meccaniche fino a circa 800°C, mentre le versioni stabilizzate come il 321 (Ti) e il 347 (Nb) possono operare efficacemente fino a 900°C in ambienti non eccessivamente corrosivi.
Per applicazioni più impegnative, gli acciai austenitici alto-legati come il 309 e il 310 possono resistere fino a 1100°C, grazie all'elevato contenuto di cromo e nichel che migliora significativamente la resistenza all'ossidazione ad alta temperatura.
La saldabilità degli acciai inossidabili è generalmente buona, ma richiede alcune precauzioni specifiche:
-
controllo accurato dell'apporto termico per evitare distorsioni
-
selezione appropriata del materiale d'apporto per saldatura TIG o MIG
-
protezione adeguata del bagno di fusione mediante gas inerti
-
trattamenti post-saldatura in alcune applicazioni critiche
Leghe speciali per alte temperature: quando serve il massimo delle prestazioni
Quando le condizioni operative diventano estremamente severe, alcune applicazioni richiedono leghe resistenti al calore con caratteristiche superiori rispetto agli acciai inossidabili standard. In questi casi, le leghe speciali sviluppate specificamente per alte temperature offrono la soluzione ideale.
Vediamo quali tra i materiali più performanti troviamo in questa categoria.
253MA
Questa lega offre un'eccellente resistenza alle alte temperature fino a circa 1100°C, combinando:
-
ottima resistenza all'ossidazione
-
buona resistenza al creep (deformazione sotto carico a caldo)
-
elevata stabilità strutturale
-
eccellente saldabilità
Le applicazioni tipiche includono componenti per forni industriali, sistemi di scarico, e attrezzature per trattamenti termici.
HP10Cb, HP40Nb e altre leghe per getti
Queste leghe speciali sono formulate per componenti fusi sottoposti a condizioni particolarmente severe:
-
temperature operative fino a 1150°C
-
ambienti altamente corrosivi
-
cicli termici frequenti
-
sollecitazioni meccaniche significative
Vengono impiegate principalmente in reformer catalitici, tubi radianti per forni petrolchimici e componenti per l'industria del vetro e della ceramica.

Inconel 601 e Hastelloy X
Come già accennato nella sezione dedicata alle leghe di nichel, questi materiali rappresentano lo stato dell'arte per applicazioni in cui si richiede:
-
resistenza a temperature superiori ai 1000°C
-
eccellente resistenza alla corrosione a caldo
-
elevata resistenza meccanica anche a temperature estreme
-
stabilità metallurgica nel lungo periodo
Ma esiste un materiale che resiste a 3000 gradi? In realtà, i materiali metallici convenzionali hanno tutti limiti di temperatura ben inferiori. Per temperature estremamente elevate (oltre i 2000°C) si ricorre a materiali ceramici speciali come carburi, nitruri e alcuni compositi ceramici avanzati, che però presentano limitazioni significative in termini di lavorabilità e saldabilità.
Materiali d'apporto per la saldatura ad alta temperatura
La scelta del corretto materiale d'apporto per saldatura è fondamentale quanto la selezione del materiale base per garantire giunzioni affidabili in ambienti ad alta temperatura. I materiali d'apporto devono essere compatibili con i materiali base e possedere caratteristiche di resistenza termica e chimica almeno equivalenti.
Fili e bacchette di acciaio inossidabile
Per la saldatura di acciai inossidabili resistenti al calore, i fili e le bacchette devono essere selezionati in base alla composizione specifica del materiale base:
-
per acciai austenitici standard fili ER308L, ER316L
-
per acciai resistenti a temperature più elevate ER309L, ER310
-
per giunzioni dissimili fili specifici in base alla combinazione di materiali
La purezza del materiale d'apporto è cruciale: impurità come zolfo e fosforo possono compromettere significativamente la resistenza alle alte temperature del giunto saldato.
Fili di nichel e leghe di nichel
Per la saldatura di leghe a base nichel o per giunzioni particolarmente critiche, i materiali d'apporto a base nichel offrono prestazioni superiori:
-
ERNiCr-3 (Inconel 82/182) per la saldatura di leghe tipo Inconel 600
-
ERNiCrMo-3 (Inconel 625) per applicazioni che richiedono resistenza alla corrosione superiore
-
ERNiCrCoMo-1 per leghe speciali tipo Hastelloy
Questi materiali garantiscono la massima compatibilità metallurgica e il mantenimento delle proprietà di resistenza alle alte temperature nel giunto saldato.

Tecniche di saldatura raccomandate per ambienti ad alta temperatura
La selezione della tecnica di saldatura più appropriata rappresenta un fattore determinante per la qualità e l'affidabilità dei giunti in applicazioni ad alta temperatura. Non tutte le tecniche di saldatura sono ugualmente efficaci quando si tratta di materiali resistenti alle alte temperature.
Saldatura TIG (GTAW)
La saldatura TIG è spesso la prima scelta per materiali pregiati e applicazioni critiche ad alta temperatura per diversi motivi:
-
eccellente controllo del bagno di fusione
-
minima contaminazione del giunto
-
possibilità di utilizzare materiale d'apporto per saldatura TIG specificamente formulato
-
ottima qualità estetica del cordone
-
ridotta zona termicamente alterata
Questa tecnica è particolarmente raccomandata per la saldatura di leghe di nichel e acciai inossidabili speciali, dove la purezza e l'integrità del giunto sono fondamentali per la resistenza alle alte temperature.
Saldatura MIG/MAG (GMAW)
Per applicazioni che richiedono maggiore produttività, la saldatura MIG può essere un'alternativa valida, a condizione che vengano adottati alcuni accorgimenti specifici:
-
utilizzo di gas di protezione di elevata purezza
-
selezione accurata dei parametri di processo
-
impiego di fili d'apporto specifici per alte temperature
-
controllo rigoroso dell'apporto termico
I moderni sistemi di saldatura MIG pulsato consentono di ottenere risultati eccellenti anche su materiali sensibili come le leghe di nichel, con produttività significativamente superiori rispetto al TIG.
Saldatura ad elettrodo (SMAW)
Sebbene meno precisa delle tecniche precedenti, la saldatura ad elettrodo mantiene una sua rilevanza per applicazioni in campo e riparazioni di componenti sottoposti ad alte temperature:
-
buona versatilità operativa
-
possibilità di utilizzare elettrodi specifici per alte temperature
-
minore sensibilità alle condizioni ambientali
-
adattabilità a diverse posizioni di saldatura
Per leghe di nichel e acciai speciali esistono elettrodi dedicati che garantiscono la corretta composizione chimica e le proprietà meccaniche del giunto anche a temperature elevate.
Accedi al nostro catalogo completo di accessori per la saldatura

Parametri di processo critici nella saldatura ad alte temperature
Quando si lavora con materiali resistenti alle alte temperature, la corretta impostazione dei parametri di processo è fondamentale per garantire la qualità e l'affidabilità del giunto saldato. Analizziamo insieme i parametri più critici da considerare.
Apporto termico
L'apporto termico deve essere attentamente controllato per:
-
minimizzare le distorsioni del pezzo
-
limitare la crescita del grano nella zona termicamente alterata
-
ridurre il rischio di precipitazione di fasi indesiderate
-
prevenire la sensibilizzazione alla corrosione intergranulare
Per materiali come gli acciai inossidabili e le leghe di nichel, è generalmente raccomandato mantenere l'apporto termico al livello minimo necessario per garantire la fusione completa.
Protezione gassosa
La protezione del bagno di fusione è particolarmente critica per i materiali resistenti al calore:
-
utilizzare gas di elevata purezza (99,995% o superiore)
-
considerare miscele speciali per leghe particolari
-
garantire un flusso adeguato e stabile
-
prevedere protezione anche sul lato posteriore (purging) quando necessario
L'ossidazione durante la saldatura può compromettere significativamente la resistenza alle alte temperature del giunto realizzato.
Temperatura di preriscaldo e interpass
In base al tipo di materiale e allo spessore, potrebbe essere necessario:
-
preriscaldare i pezzi prima della saldatura
-
controllare la temperatura interpass durante la saldatura
-
prevedere un raffreddamento controllato
Per leghe di nichel come Inconel, ad esempio, è generalmente consigliabile evitare preriscaldi elevati ma controllare attentamente la temperatura interpass per prevenire la formazione di cricche a caldo.
Trattamenti post-saldatura
In molte applicazioni ad alta temperatura, i trattamenti post-saldatura sono essenziali per ottimizzare le proprietà del giunto:
-
trattamenti di distensione per ridurre le tensioni residue
-
solubilizzazione per ripristinare la resistenza alla corrosione
-
invecchiamento per ottimizzare le proprietà meccaniche

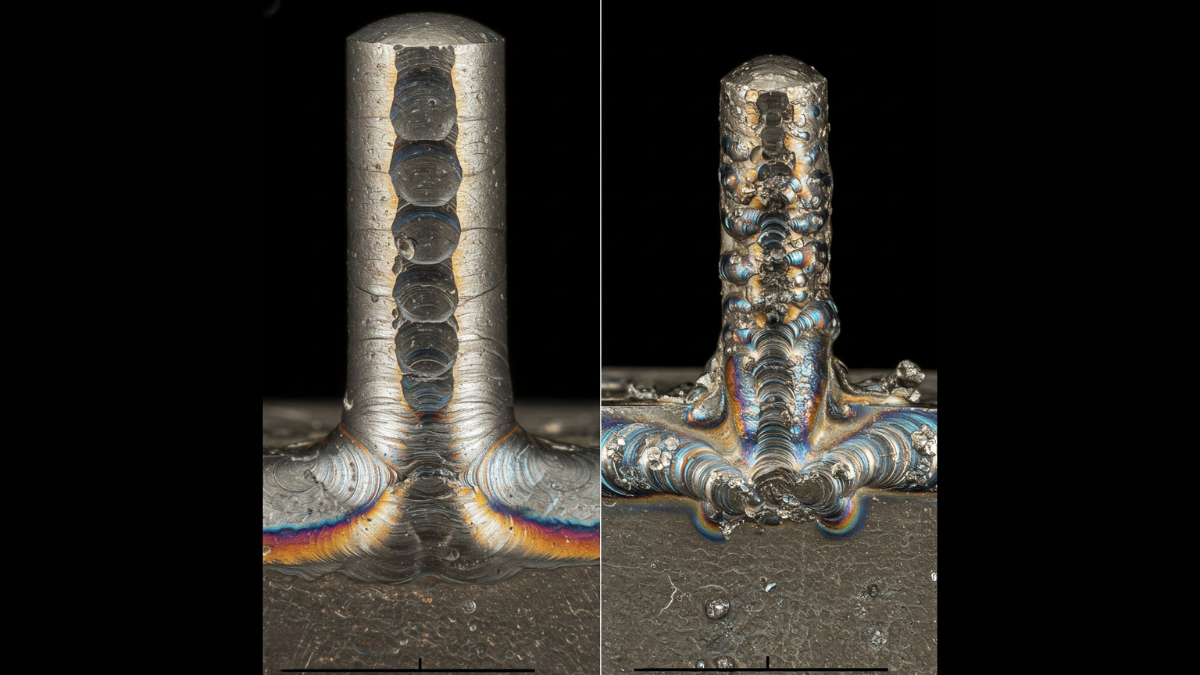

Saldabilità dei materiali: fattori determinanti e tabella comparativa
La saldabilità dei materiali resistenti alle alte temperature è un parametro fondamentale da considerare nella progettazione e realizzazione di componenti per ambienti termicamente severi. La saldabilità può essere definita come l'attitudine di un materiale a essere saldato mantenendo le proprietà richieste nel giunto e nelle zone adiacenti.
Fattori che influenzano la saldabilità
La proprietà della saldabilità è determinata da diversi fattori:
-
composizione chimica, elementi come carbonio, zolfo e fosforo possono ridurre la saldabilità
-
struttura cristallina, materiali a struttura austenitica hanno generalmente migliore saldabilità
-
conducibilità termica, materiali con bassa conducibilità richiedono precauzioni specifiche
-
coefficiente di dilatazione termica, valori elevati aumentano il rischio di distorsioni e tensioni
-
tendenza alla formazione di fasi fragili, alcuni materiali possono formare fasi intermetalliche durante i cicli termici di saldatura
Tabella comparativa di saldabilità

La seguente tabella di saldabilità dei metalli fornisce un riferimento rapido per i principali materiali resistenti alle alte temperature:
Materiale
|
Saldabilità
|
Temperatura max. (°C)
|
Precauzioni principali
|
Inconel, Monel
|
Eccellente
|
1000-1150
|
Controllo dell'apporto termico, gas di protezione di alta purezza
|
Acciai inox austenitici
|
Molto buona
|
800-1100
|
Evitare sensitizzazione, controllo della ferrite delta
|
253MA
|
Buona
|
1100
|
Preriscaldo moderato, controllo degli interpass
|
Hardox® HiTemp
|
Buona
|
500
|
Controllo dell'idrogeno, preriscaldo secondo spessore
|
HP40Nb e leghe simili
|
Discreta
|
1150
|
Preriscaldo specifico, post-riscaldo obbligatorio
|
Materiali non saldabili o difficilmente saldabili
Esistono anche materiali non saldabili o che presentano significative difficoltà di saldatura:
-
alcune leghe di alluminio ad alta resistenza
-
ghise con elevato tenore di carbonio (senza tecniche speciali)
-
alcuni acciai ad alto tenore di carbonio
-
materiali metallici con rivestimenti galvanici
Per questi materiali, tecniche alternative come la brasatura, l'incollaggio strutturale o la saldatura a freddo possono rappresentare alternative valide in determinate applicazioni.
Materiali non metallici per applicazioni ad alta temperatura
Sebbene la maggior parte delle applicazioni ad alta temperatura preveda l'impiego di materiali metallici, esistono specifici contesti in cui i materiali non metallici resistenti al calore rappresentano la soluzione ottimale, soprattutto per componenti non strutturali o ausiliari.
PEEK (Polietere etere chetone)
Il PEEK è uno dei tecnopolimeri più performanti in termini di resistenza termica:
-
temperatura di esercizio continuo fino a 240°C
-
eccellente resistenza chimica
-
ottime proprietà meccaniche
-
elevata stabilità dimensionale
Applicazioni tipiche includono componenti per l'industria chimica, guarnizioni speciali, isolatori elettrici e elementi di supporto in ambienti aggressivi.
Poliammide 4.6 (PA46)
Con caratteristiche interessanti per applicazioni fino a 150°C:
-
buona rigidità anche a temperature elevate
-
proprietà autoestinguenti
-
resistenza a oli e agenti chimici
-
facilità di lavorazione
Viene utilizzato principalmente per fascette, supporti e componenti accessori in prossimità di zone calde.
E/TFE (Termoplastico fluorurato)
Questo materiale offre:
È particolarmente adatto per ambienti chimicamente aggressivi combinati con temperature moderatamente elevate.
Compositi avanzati
Per applicazioni specialistiche, i compositi a matrice ceramica o polimerica rinforzati con fibre (carbonio, vetro, aramidiche) offrono combinazioni uniche di:
-
resistenza a temperature elevate
-
leggerezza
-
proprietà meccaniche specifiche
-
resistenza alla corrosione
È importante sottolineare che questi materiali non metallici non sono saldabili con le tecniche convenzionali. Le tecniche di giunzione appropriate includono:
-
incollaggio strutturale con adesivi ad alta temperatura
-
giunzioni meccaniche
-
saldatura a ultrasuoni (per alcuni polimeri)
-
tecniche di co-stampaggio
La nostra azienda può fornire consulenza anche sulla selezione e l'utilizzo di materiali non metallici per applicazioni ad alta temperatura, completando così la gamma di soluzioni disponibili per le vostre esigenze operative.
Conclusioni
La selezione del materiale corretto resistente alle alte temperature rappresenta un fattore cruciale per il successo delle operazioni di saldatura in ambienti termicamente estremi.
Come abbiamo esaminato, dalle leghe di nichel agli acciai inossidabili austenitici, fino ai materiali non metallici come il PEEK, ogni soluzione offre vantaggi specifici in base alla temperatura massima richiesta e alle condizioni operative. La saldabilità dei materiali, unita alla scelta appropriata delle tecniche di saldatura e dei parametri di processo, determina l'affidabilità e la durabilità dei componenti realizzati.
Quali sfide specifiche stai affrontando nei tuoi progetti di saldatura ad alta temperatura? Condividi le tue esperienze nei commenti e non esitare a contattare i nostri esperti per una consulenza personalizzata.
Dal 1976, la nostra esperienza è a vostra disposizione per aiutarti a selezionare le tecniche più adatte alle tue esigenze industriali.
Dal 1976 affianchiamo i professionisti nella scelta delle soluzioni più adatte. Guarda ora i nostri prodotti.
