Ti sei mai chiesto perché alcune giunzioni su tubi industriali devono essere perfette al millimetro, senza il minimo margine di errore? Nei settori dove la sicurezza non ammette compromessi , farmaceutico, oil & gas, alimentare, navale , anche una saldatura apparentemente buona può rivelarsi insufficiente a lungo termine. È qui che entra in gioco la saldatura orbitale per tubi: una tecnologia automatica che ridefinisce gli standard di qualità e ripetibilità nella lavorazione dei tubi.

In questo articolo scoprirai cos'è esattamente la saldatura orbitale, come funziona, in quali applicazioni è diventata uno standard imprescindibile e come scegliere l'attrezzatura più idonea alle tue esigenze produttive.

Cos'è la saldatura orbitale per tubi

La saldatura orbitale per tubi è un processo di saldatura automatica in cui la torcia ruota attorno al tubo fisso descrivendo un'orbita completa di 360°, da cui deriva il nome. A differenza della saldatura manuale, in cui è il saldatore a muoversi attorno al giunto, nella saldatura orbitale è la testa di saldatura a compiere il movimento, guidata da un sistema di controllo numerico.

Il processo si basa tipicamente sulla tecnica TIG (Tungsten Inert Gas), nota anche come GTAW (Gas Tungsten Arc Welding), che assicura giunzioni di alta qualità su materiali come acciaio inossidabile, titanio, rame e leghe speciali. La combinazione tra la precisione del TIG e l'automazione orbitale produce risultati che nessun saldatore, per quanto esperto, potrebbe replicare con la stessa costanza su lotti elevati.

Come funziona il processo di saldatura orbitale

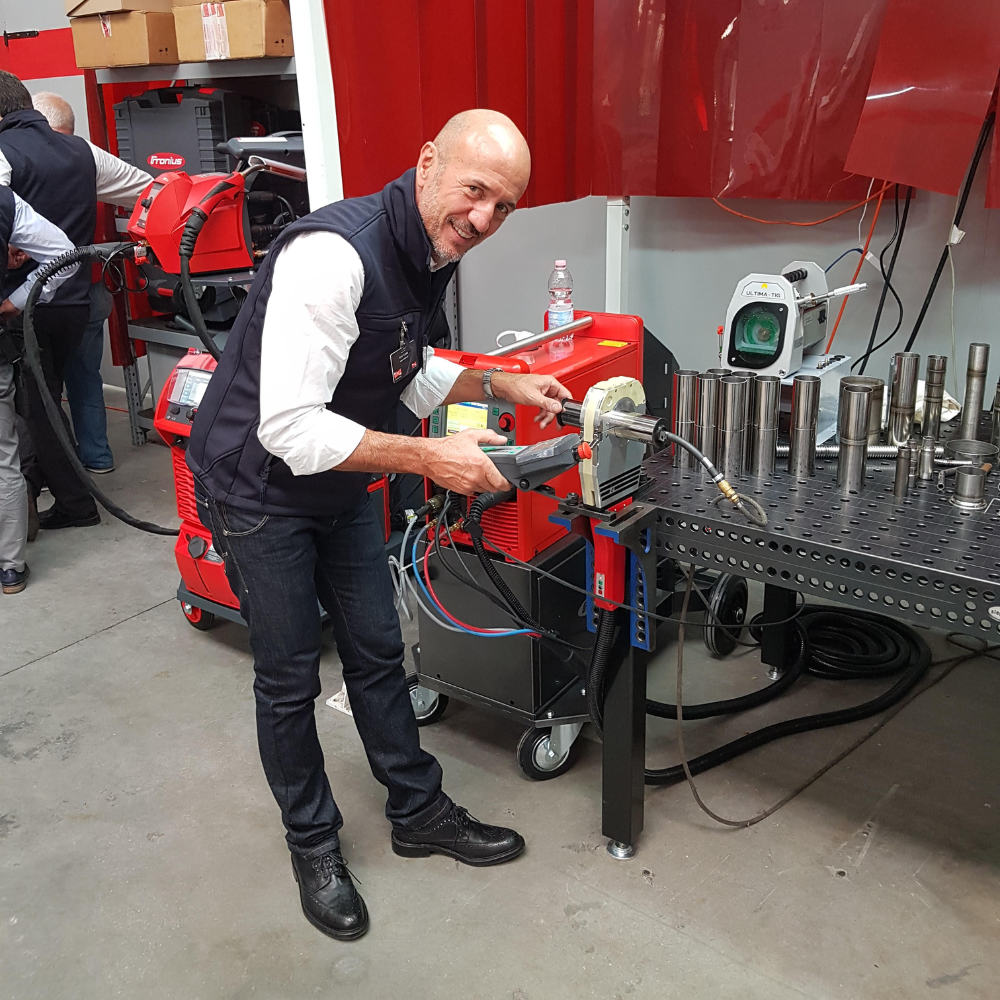

Il cuore del sistema è la testina orbitale chiusa (o aperta, a seconda del diametro del tubo), che si blocca attorno al tubo e percorre l'intero giunto in modo automatico. Un generatore di saldatura dedicato, configurato con valori precisi, gestisce corrente, velocità di avanzamento, portata del gas di protezione e oscillazione della torcia.

Il ciclo operativo si articola in alcune fasi principali:

• Preparazione del giunto, i tubi vengono tagliati con precisione e allineati nella testina

• Impostazione dei parametri, l'operatore carica il ciclo di saldatura appropriato per il materiale e lo spessore

• Saldatura automatica, la testina compie la rotazione completa eseguendo il cordone in modo uniforme

• Controllo qualità, il risultato viene verificato visivamente e, dove richiesto, con prove non distruttive

Grazie alla memorizzazione delle sequenze operative, ogni ciclo di saldatura produce un risultato identico e verificabile, indipendentemente dall'operatore o dal turno di produzione. È proprio questo il fattore che rende la saldatura automatica per tubi particolarmente preziosa in contesti certificati.

Vantaggi della saldatura orbitale automatica

Adottare la saldatura orbitale automatica significa scegliere un salto qualitativo difficile da ottenere con metodi tradizionali. I benefici concreti sono molteplici:

• Ripetibilità assoluta. Ogni saldatura segue la stessa sequenza operativa, eliminando le variazioni legate alla manualità umana. Per ottenere e mantenere certificazioni di qualità in settori regolamentati, si tratta di un prerequisito irrinunciabile

• Qualità superiore del cordone. La costanza del processo TIG orbitale produce giunzioni prive di porosità, inclusioni o difetti di fusione che potrebbero compromettere l'integrità del tubo sotto pressione o temperature estreme

• Produttività elevata. Una volta configurata la sequenza operativa, la cadenza di produzione aumenta significativamente rispetto alla saldatura manuale, con tempi ciclo ridotti e minori fermi per riprese o rilavorazioni

• Abbattimento degli scarti. Meno difetti significano meno saldature da ripetere, con un risparmio diretto su materiali e manodopera

• Sicurezza sul lavoro. L'operatore non deve posizionarsi in spazi ristretti o scomodi attorno al tubo. In ambienti confinati o a rischio, il valore di questo aspetto è difficile da sovrastimare

Scopri le saldatrici orbitali disponibili e contatta un esperto Arroweld per trovare la soluzione giusta per la tua produzione

In quali settori si usa la saldatura orbitale

La saldatura orbitale per tubi è diventata lo standard di riferimento in numerosi comparti industriali dove la qualità della giunzione non è negoziabile.

Industria farmaceutica e alimentare

I tubi di processo che trasportano farmaci, bevande o alimenti devono rispettare requisiti igienici severi (GMP, FDA, EHEDG). Il processo orbitale assicura superfici interne prive di rugosità e zone di stagnazione, imprescindibili per la sanificabilità degli impianti.

Oil & gas e petrolchimica

Tubazioni che lavorano ad alta pressione e temperatura devono offrire resistenza meccanica e tenuta assoluta. Un difetto in una giunzione può tradursi in perdite, fermi-impianto o rischi per la sicurezza.

Settore aeronautico e aerospaziale

I componenti di motori e sistemi idraulici sono realizzati con leghe speciali che richiedono un controllo preciso dell'apporto termico durante la saldatura.

Impiantistica navale

Sulle navi, i sistemi di tubazioni per carburante, acqua e gas devono assicurare affidabilità in condizioni di vibrazione e salsedine.

Energia e centrali

Generatori di vapore, scambiatori di calore e reti di distribuzione del gas naturale sfruttano la saldatura orbitale per tenuta e durabilità nel lungo periodo.

In tutti questi contesti, la saldatura orbitale automatica è spesso un requisito contrattuale o normativo, non semplicemente una scelta di efficienza.

Saldatura orbitale TIG vs saldatura manuale

Quando si valuta l'investimento in una saldatrice orbitale, il confronto con la saldatura manuale TIG è inevitabile. I due approcci non si escludono , per certi interventi o riparazioni, la manualità rimane insostituibile , ma per produzioni in serie o in settori certificati, le differenze diventano sostanziali.

La saldatura orbitale richiede un investimento iniziale superiore, ma su volumi significativi e in settori dove la qualità deve essere documentata, il ritorno sull'investimento si misura in scarti ridotti, minori rilavorazioni e accesso a commesse che richiedono la certificazione del processo.

Hai bisogno di valutare la soluzione più efficace per la tua realtà produttiva? Richiedi una consulenza tecnica personalizzata con gli specialisti Arroweld

Come scegliere la saldatrice orbitale giusta

Scegliere la saldatrice orbitale corretta dipende da una serie di variabili legate al processo produttivo. Ecco i criteri principali da considerare:

• Diametro e spessore dei tubi. Le testine orbitali sono progettate per range specifici di diametro. Alcune coprono un ampio spettro, altre sono ottimizzate per diametri ridotti come quelli usati nell'industria farmaceutica. Lo spessore determina invece il numero di passate necessarie e la corrente richiesta

• Materiale da saldare. Acciaio inossidabile, titanio, Inconel, rame , ogni materiale ha comportamenti termici diversi e richiede impostazioni di saldatura dedicate. Un generatore con un'ampia libreria di cicli operativi o possibilità di personalizzazione è un vantaggio concreto

• Ambiente di lavoro. In cantiere o in officina? Per lavori in campo, la portabilità e la robustezza dell'attrezzatura diventano fattori determinanti

• Requisiti di certificazione. Se il processo deve essere qualificato secondo standard come ASME, EN ISO 15614 o specifiche di settore, è importante che il sistema sia predisposto per la registrazione e la documentazione automatica dei dati operativi

• Supporto tecnico post-vendita. Una saldatrice orbitale è un sistema complesso. Avere un partner affidabile per formazione, manutenzione e assistenza rapida fa la differenza tra produzione efficiente e fermi imprevisti

Conclusioni

La saldatura orbitale per tubi rappresenta una delle evoluzioni più significative nella lavorazione industriale dei tubi: automazione, precisione e ripetibilità si combinano per produrre giunzioni che rispettano i requisiti più severi del mercato globale. Dal farmaceutico all'oil & gas, passando per l'aeronautico e il navale, questa tecnologia è diventata un punto di riferimento per chi non può permettersi di scendere a compromessi sulla qualità.

Investire in una saldatrice orbitale significa scegliere un partner tecnologico per il lungo termine: non basta acquistare l'attrezzatura, serve un supporto tecnico competente che accompagni la scelta, la formazione e l'ottimizzazione nel tempo. È esattamente ciò che Arroweld offre da oltre quarant'anni: competenza, presenza territoriale e accesso alle migliori tecnologie internazionali.

FAQ

Cos'è la saldatura orbitale per tubi?

È un processo di saldatura automatica in cui una testina TIG ruota a 360° attorno al tubo fisso, assicurando giunzioni uniformi, ripetibili e di alta qualità senza intervento manuale continuativo.

Qual è la differenza tra saldatura orbitale e saldatura TIG manuale?

La saldatura orbitale automatizza il movimento della torcia attorno al tubo, eliminando le variazioni legate alla manualità del saldatore. Produce risultati più costanti, facilmente certificabili e più rapidi su serie elevate.

In quali settori si usa la saldatura orbitale?

È standard nell'industria farmaceutica, alimentare, oil & gas, aeronautica, navale e nella produzione di impianti energetici, ovunque sia richiesta qualità certificabile e ripetibilità del processo.

Quanto costa una saldatrice orbitale?

Il costo varia in base alle caratteristiche tecniche, al range di diametri gestibili e agli accessori. La spesa iniziale è superiore alla saldatura manuale, ma il ritorno sull'investimento si manifesta rapidamente in termini di qualità, produttività e abbattimento degli scarti.

Come si sceglie la saldatrice orbitale giusta?

I criteri principali sono il diametro e lo spessore dei tubi, il materiale, l'ambiente di lavoro e i requisiti di certificazione. È consigliabile affidarsi a un consulente tecnico specializzato per individuare la soluzione più idonea alla propria realtà produttiva.
